概述
       输电线路避雷器在高压电网中应用日趋广泛，在线监测避雷器特性参数，是设备状态评价的有效手段，对电网运行安全有重要意义。
       避雷器在线监测终端针对高压输电线路避雷器运行状态，可实现多种参数实时在线监测：1）避雷器泄漏电流；2）避雷器动作电流峰值、避雷器动作时间和累计动作次数及现场大小表盘计数显示等。并可以通过GPRS通信信道传输到主站系统，以便及时全面的了解避雷器运行整体运行状况。
       产品介绍
       避雷器在线监测终端是由太阳能电池板、数据采集机箱和传感器机箱三部分组成，传感器计数器机箱完成避雷器的信号取样及动作电流表盘计数显示等功能，太阳能电池板加数据采集机箱完成避雷器的状态参数采集，然后通过GPRS通信方式将采集结果发送到监控主站系统，以便进行分析和处理。
       传感器箱里面装有泄漏电流传感器，大小动作电流传感器，及现场大小计数表盘，传感器全部为穿芯式传感器。数据采集机箱包括GPS/GPRS天线，采集单元，蓄电池，和温湿度传感器。传感器机箱通过连接线与数据采集机箱直接连接，为数据采集机箱内的采集单元提供泄漏电流和动作电流取样信号；太阳能电池板电源线通过航插接头与数据采集机箱连接，为数据采集机箱内的电池提供充电电源。采集单元负责泄漏电流和动作电流采集，并通过GPRS将采集结果发送到监控主站；采集单元利用GPS提供精确的时间，可以记录动作电流的动作时间。采集单元箱还外接有温湿度传感器，可以采集环境温湿度，为避雷器泄漏电流的分析提供依据。采集单元箱放在太阳能电池板下面，防雨，防晒，太阳能电池板及传感器箱连接线采用金属软管防护，保证装置可靠运行。

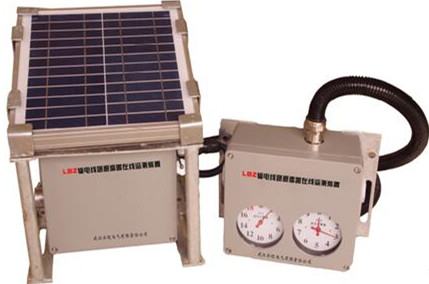

                                                                                                 图 1
       产品特点
1)  高效率太阳能取电：在阴雨天气也能正常供电（平均照度Eav=10）；太阳能板玻璃具有自清洁能力。
2)  低功耗：整机休眠功耗<60mW。
3)  后备电源：采用高性能蓄电池，终端在只使用后备电源的情况可以连续工作2周以上。
4)  采用GPRS通信功能，实现采集数据无线传输功能。
5)  参数在线整定：支持手机短信、主站远程等维护方式，实现定值参数的远程整定。
6)  采用穿芯式传感器，直接串入避雷器接地引下线对信号取样。
7)   具备动作次数采集及现场大小表盘计数显示、大动作电流峰值采集、动作时间记录和远传功能。
8)   具备泄漏电流自动采集功能，采集时间间隔可修改。
9)  改进型户外结构设计：体积小巧，外壳密封，能防尘、防雨、防腐蚀。
10) 安全可靠，运行稳定、日常维护量小。

       产品功能
       避雷器在线监测终端能够实现避雷器泄漏电流，动作电流采集等功能，同时具备通信功能，通过通信信道将信息上传主站系统。
1)  数据采集和处理：按照设定采样间隔自动采集避雷器泄漏电流，避雷器环境温湿度，避雷器动作电流，终端内部芯片温度，终端蓄电池电压等参数，进行本地运算，滤波和存储，并通过GPRS上传到主站，同时支持主站召唤终端的当前泄漏电流，动作电流采集结果，以及终端安装位置经纬度，自检状态，软件版本等信息。
2)  对时功能：采用GPS自动进行自动校时，提供动作电流采集时间。
3)  远方参数配置功能：接收主站下发的定值参数，同时支持主站召唤终端的当前定值。
4)  自诊断、自恢复功能：具有上电及软件自恢复功能，对程序运行状态监测。定期对内部重要的芯片进行检测，出错时向子站或主站告警并上报内部工况。
5)  故障就地指示功能：可提供LED闪光就地指示。
6)  数据保存功能：通信中断后能实现数据当地保存，支持历史数据补充上传。
7)  结构设计合理：现场安装方便。
8)  电源：支持太阳能取电，后备电源能保持2周以上的工作时间。
智能电源管理功能：后备电源管理模块需要对电池进行防过充、电池活化等智能管理。
