110kV及以上交流单芯电缆外护层绝缘在线监测系统

日期：2017-02-16 浏览次数： ...

背景介绍

随着电网建设的高速发展，电力电缆的使用越来越广泛，电力电缆在正常环境中的寿命为20-30年，由于电缆敷设在电缆沟或直接埋入地下，敷设环境的不同极大的影响电缆的寿命。

采用测量、分析和判别方法，结合系统的历史和现状，考虑环境因素，对电缆绝缘状态进行评估，判断其处于正常或非正常状态，能准确和及时的了解电力电缆的绝缘状态，大幅度减少日常维护的工作量和开支。

采用线路供电、传感器采集、数据无线传输的在线监测装置，能实时采集电缆金属护套接地环流及电缆头温度、电缆绝缘体相对介损值等参数，可掌握电缆在运行过程中绝缘的老化状况，及时发现异常现象并采取整改措施，避免事故的发生。电缆绝缘在线监测的长期运行，将会积累宝贵的历史数据，给电力系统工作人员对电缆线路进行系统评估提供数据资源。

电缆绝缘监测方案

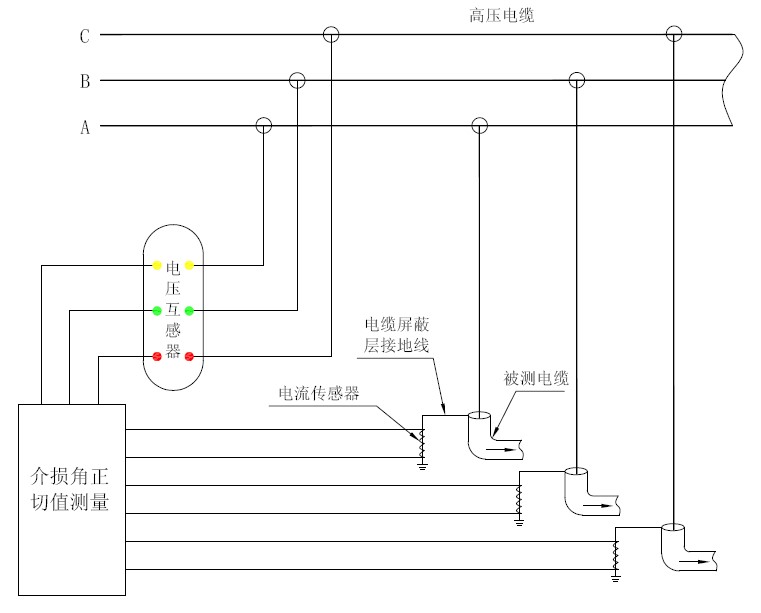

通过监测电缆施加的电压与流过电缆绝缘体的泄漏电流，计算相对介损值，可以发现电缆绝缘发生的早期劣化，实现对电缆主绝缘的检修预警。

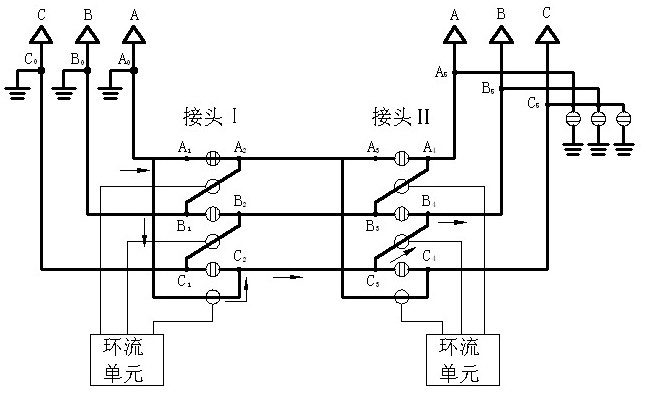

电缆护套出现缺陷时的护层接地电流与正常情况下至少相差一个数量级，因此，可将电缆护套环流的大小及相对变化量作为电缆绝缘等故障的判断依据。

当电缆接头接触电阻过大或绝缘不好漏放电时，接头处会出现过热现象，通过监测电缆中间接头处温度，可及时发现电缆故障点。
本系统测量电缆绝缘体介损、金属外护套接地环流及电缆头温度，采集数据通过GPRS或光纤的方式，以一定的时间间隔远程传输到计算机后台服务程序，后台服务程序收集数据后建立历史数据文件，并将这些数据绘制成各种曲线，电缆运行维护人员可根据这些曲线提供的信息来了解整条电缆的长期运行状态。
本系统测量电缆绝缘体介损、金属外护套接地环流及电缆头温度，采集数据通过GPRS或光纤的方式，以一定的时间间隔远程传输到计算机后台服务程序，后台服务程序收集数据后建立历史数据文件，并将这些数据绘制成各种曲线，电缆运行维护人员可根据这些曲线提供的信息来了解整条电缆的长期运行状态。
技术指标及特点

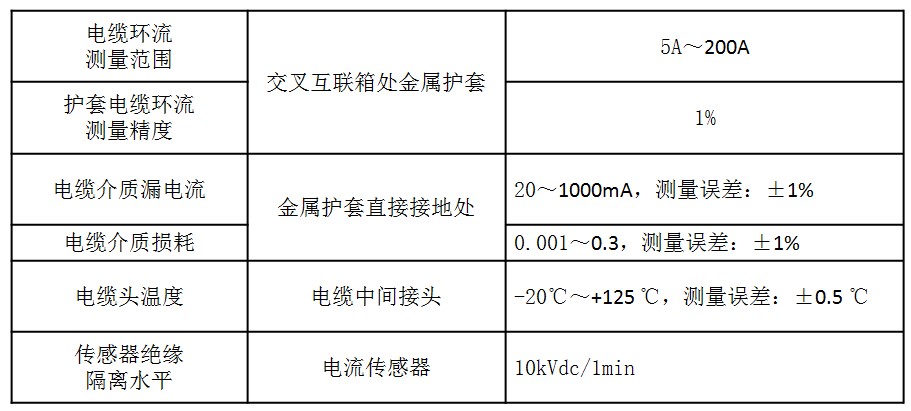

1、监测装置技术指标

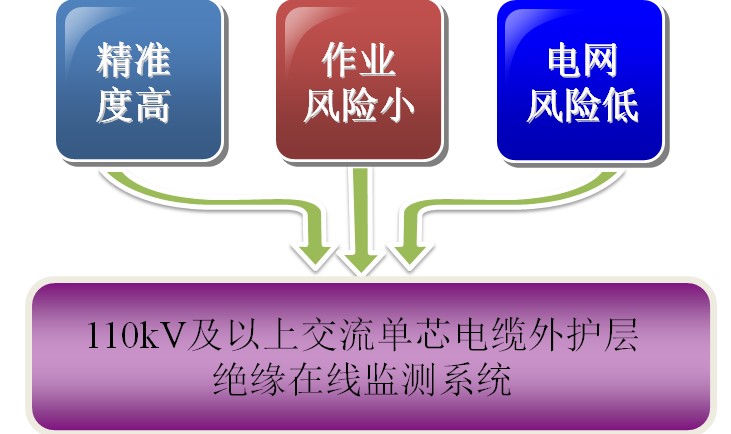

2、系统特点及优势
(1) 灵活的电源方式
支持电缆感应取电方式、支持太阳能电池板取电方式、支持220V交流电源输入。
(2) 灵活的通讯方式
GPRS无线通讯、支持专网通讯。
(3) 高准确度
采用高性能信号调理技术，解决大量程互感器的小电流测量非线性误差。采用GPS卫星同步技术，解决电缆线路电压和绝缘体泄露电流同步测量。
(4) 防水性强
具有认证的防水机箱，能够满足IP68的防水要求。特殊处理的传感器，能够长期泡在水中而不受损坏；内部电路板采用三防处理。
系统应用领域
系统主要应用在110kV及以上交流单芯电缆外护层绝缘状态监测领域。

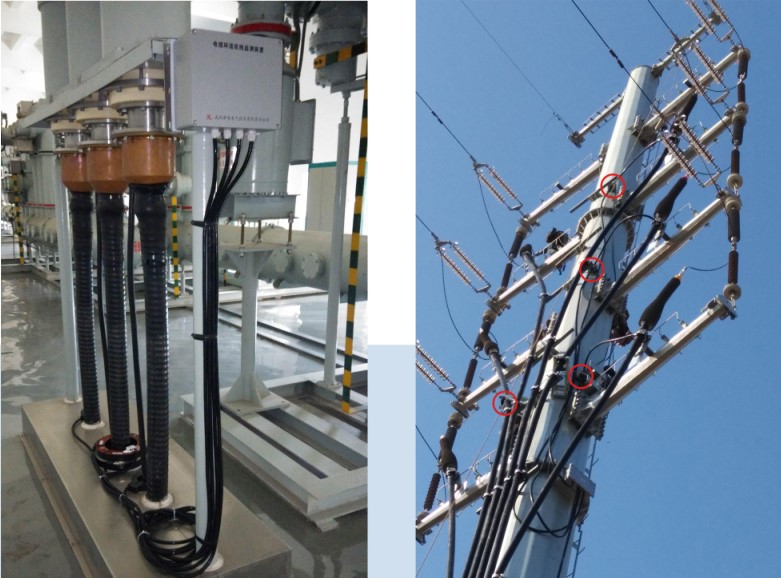

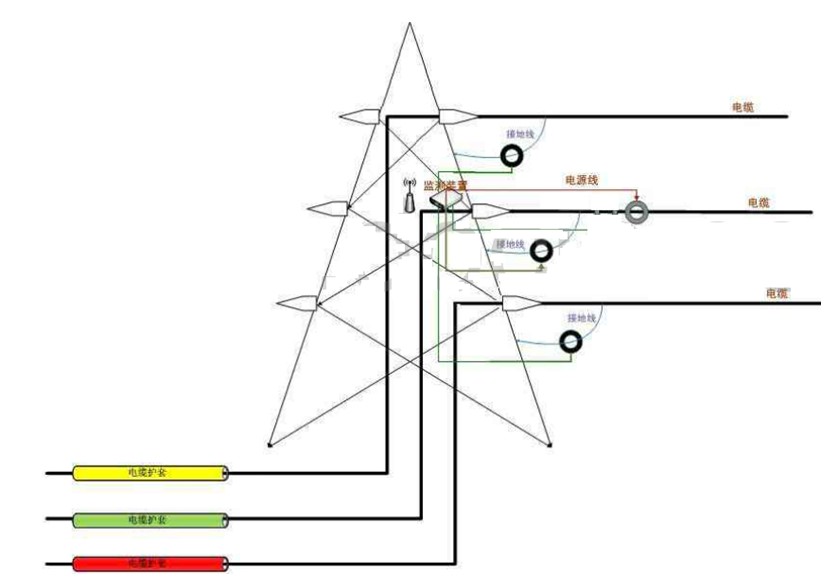

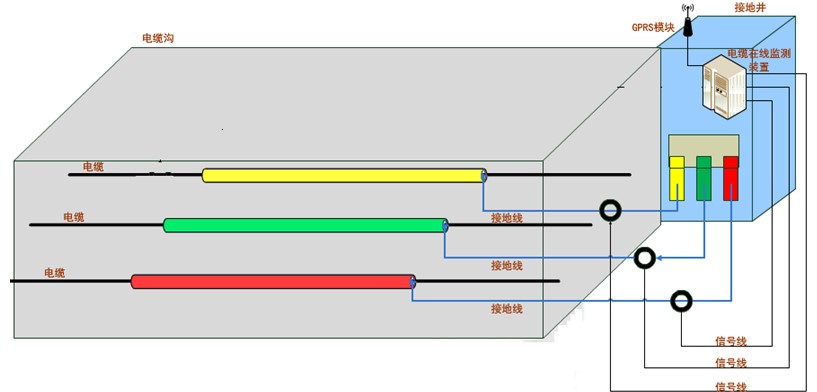

装置安装示意图及效果
